İbobulon Bit Serisi
Este Soğuk Çekme Metal olarak tüm İbobulon Grubu üretim ve temininde kaliteli hizmet almanıza olanak sağlıyoruz.
IBO BULON aynı zamanda Kendinden delen bulon sistemi içi boş, dış kısmı yivli bulon ile delme işlemini yapan 'ten oluşur. Ankraj ve enjeksiyon işlemi tek operasyonla yapılır. İçi boş bulon delme işlemi sırasında hava ve suyun serbestçe geçerek kırıntıların atılmasını ve delme işlemi tamamlanınca da enjeksiyonun hemen yapılmasını sağlar. Enjeksiyon şerbeti bulon içi ile, kayaç ile bulon arasındaki boşluğu tamamen doldurur. Taşıma plakası ve ankraj kafası gereken gerilmeyi sağlarken, kaplinler de bulon'ları birbirine bağlayarak gereken boyu sağlar.
Bit Serisi
- Değişik kesitlerde ve çaplarda üretilebilmesinden dolayı projenin gerektirdiği çekme mukavemetine uygun sistem oluşturulabilir.
- En az hacimde sağlam ankraj yapabilme özelliği sağlar, insan ve makina gücü ihtiyaçlarını optimize eder.
- Diğer ankraj sistemlerinde olduğu gibi, ön delik delme ve ankraj borusu kullanma ihtiyacı doğmaz. Delme esnasında delik stabilizasyonunu da sağlar.
- Enjeksiyon işleminin en uçtan başlayarak delik ağzına kadar mükemmel bir şekilde dolması için en ideal sistemdir.
- Delme ve enjeksiyon işlemlerinin ekipman değiştirilmeden tek seferde yapılması, delik başına ankraj zamanını yarı yarıya kısaltır.
Bit Serisi
- EX : Katılaşmış çapraz .Orta sıklıkta zemin koşullarına gevşek.
- EXX : TC Çapraz .Orta kaya oluşumları yumuşak için.
- ESF : Katılaşmış düğmesi .Kayalar ile konsolide rock.
- ESSF : TC Düğmesi .Orta kaya oluşumları için.
- EW : Kil ve tınlı,engel olmadan kumlu yapışkan karışık topraklar.
- EC : Sertleşmiş kemer .Küçük kayalar ile konsolide toprak.
- ECC : TC Kemer .Orta yumuşak için kaya oluşumları.
- EY : Katılaşmış merkez damla dolgular için.
- EYY : Yetkili zemin ve güçlü kaya.TC damla merkezi
Bit Serisi Teknik Bilgi
EX |
EXX |
ESF |
ESSF |
EW |
|
| R32 Matkap Uç | Katılaşmış Çapraz bit orta sıklıkta zemin koşullarına gevşek |
TC Çapraz bit Orta kaya oluşumları yumuşak için |
Katılaşmış düğmesi bit kayalar ile konsoliderock |
TC Düğmesi bit Orta kaya oluşumları için |
Kil ve tınlı, engel olmadankumlu yapışkan karışık topraklar |
Dış Çap (mm) Birim Ağırlık (kğ) |
D 51 / 0,35 D 76 / 0,75 D 90 / 1,60 |
D 51 / 0,40 D 76 / 1,20 D 90 / 2,30 |
D 51 / 0,42 D 76 / 1,25 |
D 51 / 0,47 D 76 / 1,60 D 90 / 1,90 |
D 51 / 0,55 D 76 / 1,60 |
| Sertlik (HCR / İHD) | 50 - 55 |
87 - 89 |
50 - 55 |
87 - 89 |
43 - 48 |
| Çelik Türü | EN10083-1 |
EN10083-1 |
EN10083-1 |
EN10083-1 |
EN10083-1 |
EC |
ECC |
EY |
EYY |
|
| R32 Matkap Uç | Sertleşmiş kemer bit Küçük kayalar ile konsolidetoprak |
TC Kemer bit Orta yumuşak için Kaya oluşumları |
Katılaşmış merkez bit damla dolgular için |
Yetkili zemin ve güçlü kaya TC damla merkezi bit |
Dış Çap (mm) Birim Ağırlık (kğ) |
D 51 / 0,35 D 76 / 1,16 |
D 51 / 0,40 D 76 / 0,85 |
D 51 / 0,97 D 76 / 1,35 |
D 51 / 0,98 D 76 / 1,40 |
| Sertlik (HCR / İHD) | 43 - 48 |
87 - 89 |
50 - 55 |
87 - 89 |
| Çelik Türü | EN10083-1 |
EN10083-1 |
EN10083-1 |
EN10083-1 |
| Kullanım Alanları | Tüneller, Barajlar,Kara Yolları vb.. delici matkap olarak kullanılır. |
| Üretim Malzeme | Yüksek karbonlu ıslah edilebilir çelik. |
| Yardımcı Elemanlar | İbo Bulon - Maşon – Somun– Plaka |

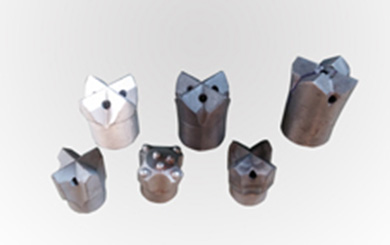

Ürün Resimleri
